電流互感器的工作原理

 電流互感器的主要所用是用來將交流電路中的大電流轉換為一定比例的小電流（我國標準為5安倍），以供測量和繼電保護只之用。大家應該知道在發電、變電、輸電、配電過程中由于用電設備的不同，電流往往從幾十安到幾萬安都有，而且這些電路還可能伴隨高壓。那么為了能夠?qū)@些線路的電路進行監控、測量，同時又要解決高壓、高電流帶來的危險，這時就需要用到電流互感器了。有些人可能見過電工用的鉗形表 ，這是一種用來測量交流電流的設備，它那個“鉗”便是穿心式電流互感器。

電流互感器的結構如下右圖所示，可用它擴大交流電流表的量程。在使用時，它的原線圈應與待測電流的負載線路相串聯，副邊線圈則與電流表串接成閉合回路，如圖中右邊的電路圖所示。 電流互感器的原線圈是用粗導線繞成，其匝數只有一匝或幾匝，因而它的阻抗極小。原線圈串接在待測電路中時，它兩端的電壓降極小。副線圈的匝數雖多，但在正常情況下，它的電動勢E2并不高，大約只有幾伏。

電流互感器的原線圈是用粗導線繞成，其匝數只有一匝或幾匝，因而它的阻抗極小。原線圈串接在待測電路中時，它兩端的電壓降極小。副線圈的匝數雖多，但在正常情況下，它的電動勢E2并不高，大約只有幾伏。 由于I1/I2=Ki（Ki稱為變流比）所以I1=KiI2 電流互感器在電流表應用中的接線示意圖由此可見，通過負載的電流就等于副邊線圈所測得的電流與變流比Ki之乘積。如果電流表同一只專用的電流互感器配套使用，則這安培表的刻度就可按大電流電路中的電流值標出。電流互感器次級電流最大值，通常設計為標準值5A。不同的電流的電路所配用的電流互感器是不同的，其變流比有10/5、20/5、30/5、50/5、75/5、100/5等等。 為了安全起見，電流互感器副線圈的一端和鐵殼必須接地

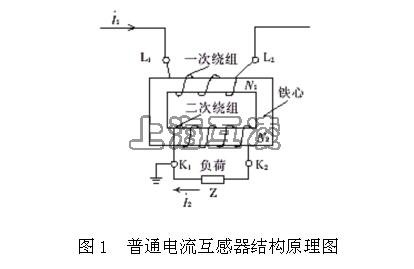

電流互感器的結構較為簡單，由相互絕緣的一次繞組、二次繞組、鐵心以及構架、殼體、接線端子等組成。其工作原理與變壓器基本相同，一次繞組的匝數(N1)較少，直接串聯于電源線路中，一次負荷電流(I1)通過一次繞組時，產生的交變磁通感應產生按比例減小的二次電流(I2)；二次繞組的匝數(N2)較多，與儀表、繼電器、變送器等電流線圈的二次負荷(Z)串聯形成閉合回路，如下圖：

由于一次繞組與二次繞組有相等的安培匝數，I1N1=I2N2，電流互感器額定電流比:I1/I2=N1/N2。電流互感器實際運行中負荷阻抗很小，二次繞組接近于短路狀態，相當于一個 短路運行的變壓器。由于I1/I2=Ki（Ki稱為變流比）所以I1=KiI2

關于電流互感器的工作原理：在測量交變電流的大電流時,為能夠安全測量在火線(或地線)上串聯一個變壓器(接在變壓器的輸入端),這個變壓器的輸出端接入電流表,由于輸入線圈的匝數小于輸出線圈的匝數,因此輸出電流小于輸入電流(這時的輸出電壓大于輸入電壓,但是由于變壓器是串聯在電路中所以輸入電壓很小,輸出電壓也不大),電流互感器就是升壓(降流)變壓器。

電流互感器的型號是由2～4位拼音字母及數字組成。通常能表示出電流互感器的線圈型式、絕緣種類、導體的材料及使用場所等。橫線后面的數字表示絕緣結構的電壓等級（4級）。

電流互感器型號中字母的含義如下：

通過銘牌查看電流互感器型號

L：在第一位，表示電流互感器；

D：在第二位，表示單匝貫穿式，在型號的最后一個字母時表示差動保護用（部分生產廠用B或C標出）

F：在第二位，表示復匝貫穿式 Q：在第二位，表示線圈型，在第四位，表示加強型

M：在第二位，表示母線式；

R：在第二位，表示裝入式；

A：在第二位，表示穿墻式；

C：在第二位，表示瓷套式，在第三位，表示瓷絕緣；

Z：在第三位，表示澆注絕緣；

J：在第三位，表示加大容量加強型，在第四位，表示加大容量；

G：在第三位，表示改進型；

W：在第三位，表示戶外型；
